Тренажер для навчання обслуги ЗРК “Стріла-10”

Стріла 10
Про тренажер

Мультимедійний комплекс для навчання обслуги Зенітного ракетного комплексу “Стріла-10” призначений для навчання та тренування обслуги (командира, оператора, механіка-водія) ЗРК “Стріла-10” з метою формування та закріплення навичок керування, візуальної розвідки, ідентифікації повітряних цілей, визначення дальності до цілі, наведення та виконання стрільби, при різних типах місцевості та з різними погодними умовами, в умовах навчального класу. До складу входять навчальний інтерактивний макет робочого місця оператора, комп’ютерно-механічний макет робочого місця механіка-водія, автоматизоване робоче місце командира, автоматизоване робоче місце інструктора та спеціалізоване програмне забезпечення.

Навчальний інтерактивний макет робочого місця оператора

Призначений для відпрацювання навичок бойової роботи ЗРК “Стріла-10” та складається з:

  • сталевого каркасу та сидіння
  • екрану цільової обстановки
  • допоміжного монітору з підтримкою технології Тouchscreen
  • макета імітатора пульта наведення
  • макету імітатора оптичного візира
  • засобу зв’язку з інструктором

Комп’ютерно-механічний макет робочого місця механіка-водія

Призначений для відпрацювання навичок водіння бойової машини ЗРК “Стріла-10”. Конструкція макету забезпечує відповідність розмірів та розміщення обладнання реальним розмірам та розташуванню основних елементів органів управління механіка-водія ЗРК “Стріла-10”, а також відповідність діапазонів переміщення (ходів), зусиль та реакції макетів елементів управління (важелів, педалей, перемикачів) характеристикам реального обладнання ЗРК “Стріла-10”.

До складу макету входять:

  • сталевий каркас, стіл, сидіння
  • макет важелів керування
  • макет важеля перемикання коробки передач
  • макети педалі подачі палива, педалі зчеплення, педалі гальмування
  • макет рукоятки управління ручної подачі палива
  • комплект датчиків з електронним контролером
  • основний та допоміжний (з підтримкою технології Тouchscreen) монітори (зі складу комп’ютерного обладнання)
  • засобу зв’язку (гарнітура)

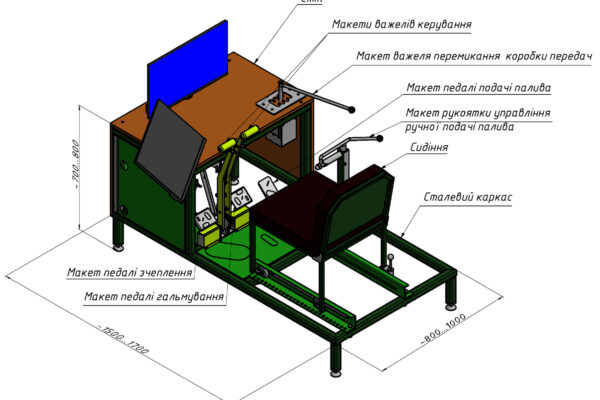

Схема комп’ютерно-механічного макету робочого місця механіка-водія Стріла-10
Робоче місце командира

Призначене для відпрацювання навичок бойової роботи командира ЗРК “Стріла-10” та складається з монітора типа Touchscreen та засобів зв’язку.

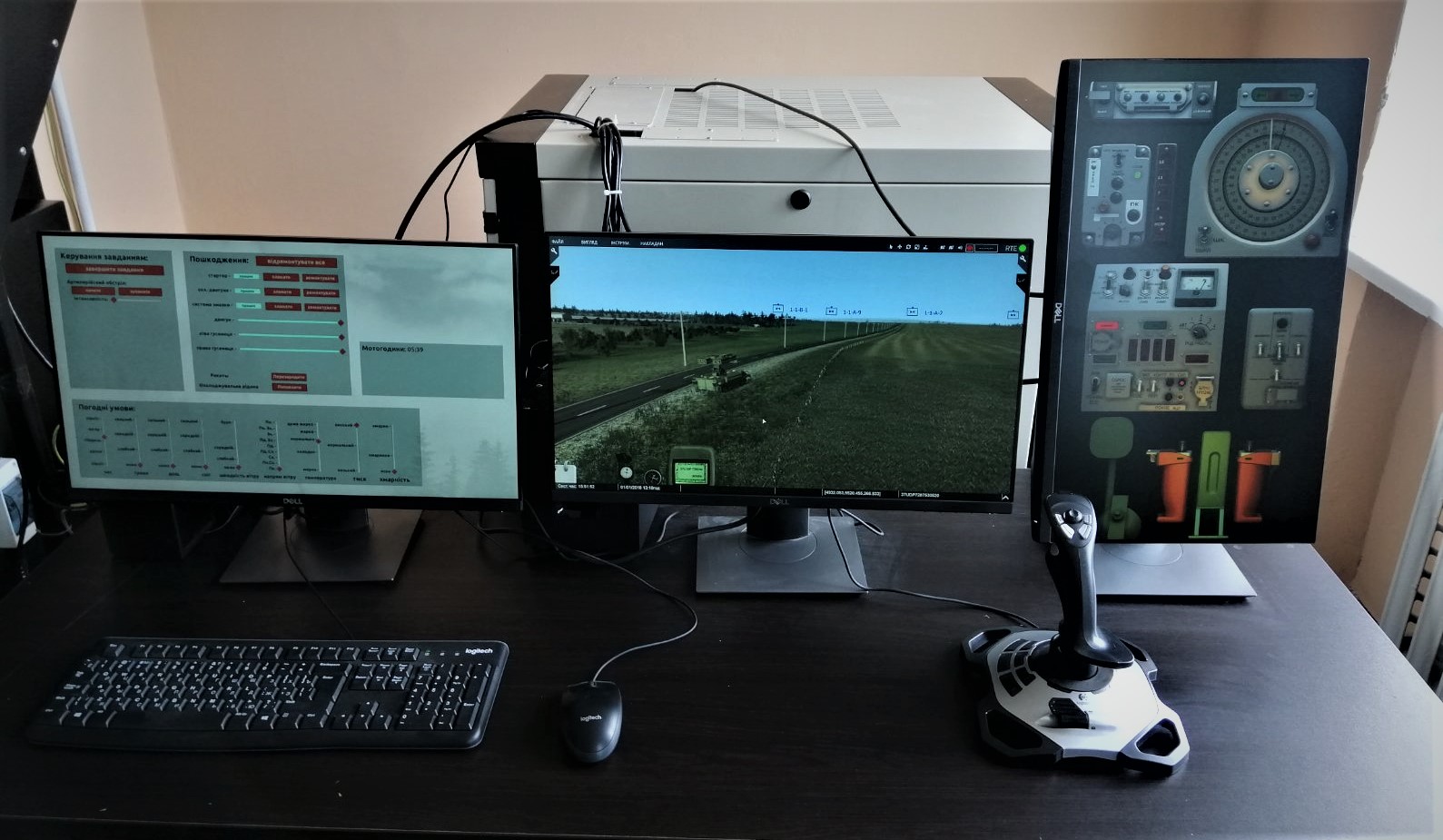

Робоче місце інструктора (керівника занять)

Призначене для створення ситуативної та фоноцільової обстановки, варіантів виконання завдань навчання, інших умов і факторів, що впливають на процес підготовки. За своїм робочим місцем інструктор має змогу спостерігати за процесом виконання завдань, з можливістю динамічної зміни умов та ситуацій, а також отримувати повну інформацію про дії осіб, що навчаються.

Складається з елементів зі складу комп’ютерного обладнання (обчислювальний блок, клавіатура, маніпулятор “мишка”, принтер, акустична система, комп’ютерна гарнітура, джойстик симулятора пілотування).

Спеціалізоване ліцензійне програмне забезпечення

Програмне забезпечення являє собою набір спеціалізованих програм та електронних бібліотек призначених для моделювання та відтворення:

  • принципів роботи вузлів, агрегатів та систем ЗРК “Стріла-10”
  • фізичних законів пересування ЗРК “Стріла-10” по різним типам місцевості та з урахуванням долання перешкод
  • комплексної симуляції тренувальної та бойової обстановки, наближеної до реальної
  • підготовки та контролю виконання тренувальних завдань
Стріла-10

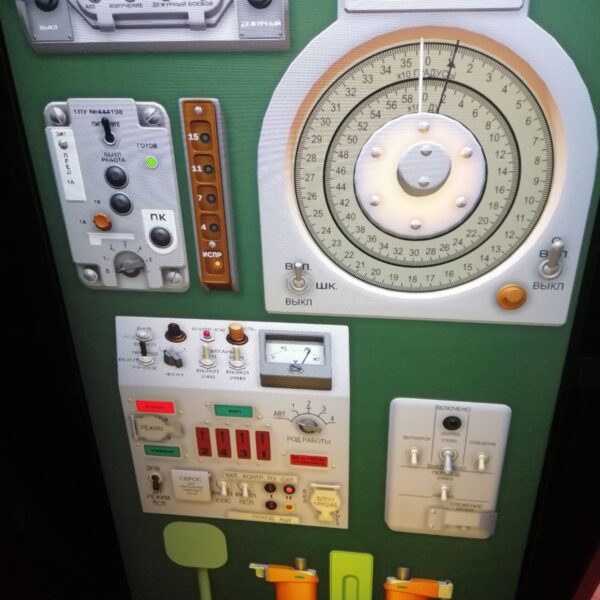

Сенсорна панель Тренажеру Стріла-10

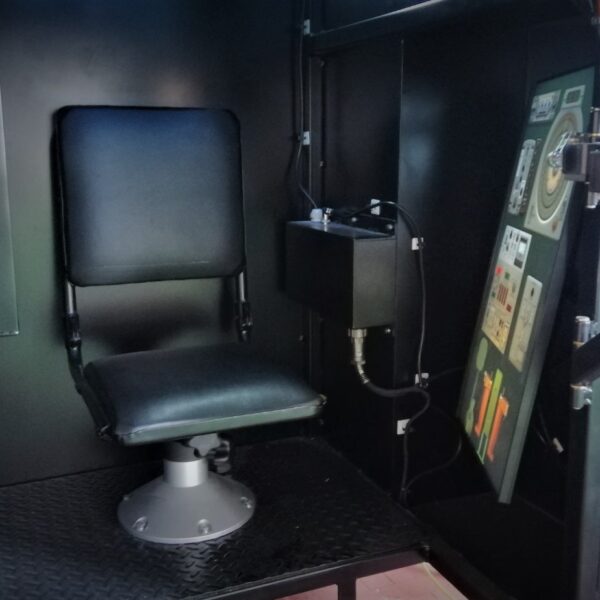

Робоче місце оператора ЗРК Стріла-10

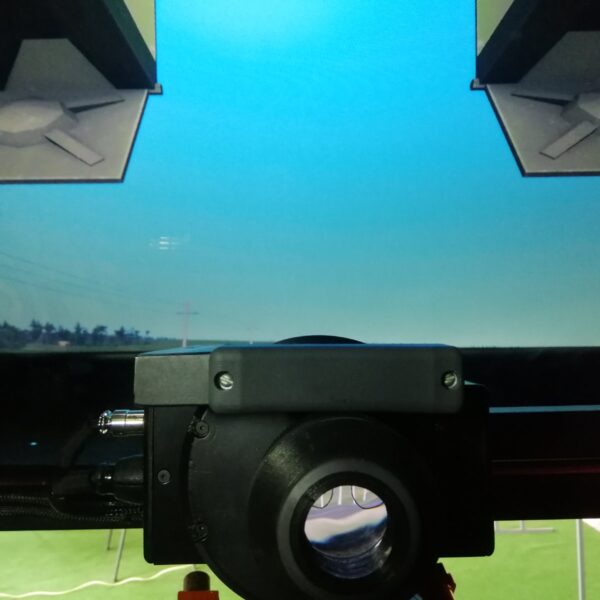

Вид з кабіни оператора ЗРК "Стріла-10"
